Floyd 取扱説明書MANUAL_FLOYD

2. FLOYD-2/2A/4K/4KplusをWi-Fiルータ（無線LAN）に接続し様々なデバイスで使用する方法

以下の製品は、無線LANルータ経由でのWi-Fi接続に対応しています。

  • マルチインターフェース4KカメラFLOYD-4Kplus
  • マルチインターフェース4KカメラFLOYD-4K
  • HDMI・EthernetデジタルカメラFLOYD-2A
  • HDMI・EthernetデジタルカメラFLOYD-2

いずれの製品も、初期設定ではDHCPモード（IPアドレスの自動付与）となっており、特にカメラ側の設定を変更しなくてもWi-Fi接続が可能です。

Wi-Fi接続に必要な機器・部品は以下のとおりです。

■マルチインターフェース4KカメラFLOYD-4Kplus・マルチインターフェース4KカメラFLOYD-4K

  • USBマウス（標準付属品あり） ※1
  • LANケーブル ※2
  • 無線LANルータ ※3

■HDMI・EthernetデジタルカメラFLOYD-2A・HDMI・EthernetデジタルカメラFLOYD-2

  • USBマウス（標準付属品あり） ※1
  • LANケーブル ※2
  • 無線LANルータ ※3
  • USB-Ethernetアダプタ（標準付属品）※4

※1：USBマウスは市販品を使用しても問題ありませんが、社外品の動作を保証はしておりません。
※2：製品には付属いたしませんので、必ずお客様にてご用意ください。
※3：マルチインターフェース4KカメラFLOYD-4K・4Kplusの場合はWi-Fi 5（IEEE802.11ac）、HDMI・EthernetデジタルカメラFLOYD-2・2Aの場合はWi-Fi 4（IEEE802.11n）の通信規格をサポートしたルータをご利用ください。
※4：必ず標準付属品をご利用ください（市販品で接続した場合、正常な通信ができないことがあります）。

2-1. 工場出荷時の設定（DHCPモード）でWi-Fiルータに接続する方法

1.　カメラと無線LANルータのLANポートをLANケーブルで接続し、カメラの電源をONにします。

※無線LANルータにはインターネット回線用のWANポートが備わっていますが、カメラとの接続の際は必ずLANポートを使用してください。
※FLOYD-4K/4KplusはUSB端子とEthernet端子がそれぞれ備わっているため、カメラにマウスを接続した状態でもLANケーブルの接続が可能です。
　HDMI・EthernetデジタルカメラFLOYD-2/2Aの場合、LANケーブル接続の際はUSB端子にカメラ付属のUSB-Ethernetアダプタを介してのLANケーブルを接続する仕様のため、USBマウスを取り外した状態で接続してください。

2.　スマートフォン・タブレット・パソコン等のWi-Fi設定画面を開きます。

3.　カメラが接続されている無線LANルータのSSIDを選択し、必要に応じてパスワードを入力します。

4.　無線LANルータのSSIDに接続された状態でソフトウェア・アプリを起動すると、自動的に接続されているカメラを識別し、カメラ名が表示されます。

2-2. LAN設定を手動で行いWi-Fiルータに接続する方法

カメラ1台に対して複数の端末（スマートフォン・タブレット・パソコン等）を同時に接続する場合や、初期設定のDHCPモードで正常に接続できない場合、カメラ側の設定変更が必要となります。

設定に必要な機器・部品は以下のとおりです。

■マルチインターフェース4KカメラFLOYD-4Kplus・マルチインターフェース4KカメラFLOYD-4K

  • USBマウス（標準付属品あり） ※1
  • LANケーブル ※2
  • 無線LANルータ ※3
  • 映像信号1080pもしくは4Kに対応したHDMIモニタ ※4

■HDMI・EthernetデジタルカメラFLOYD-2A・HDMI・EthernetデジタルカメラFLOYD-2

  • USBマウス（標準付属品あり） ※1
  • LANケーブル ※2
  • 無線LANルータ ※3
  • 映像信号1080pに対応したHDMIモニタ ※4
  • USB-Ethernetアダプタ（標準付属品）※5

※1：USBマウスは市販品を使用しても問題ありませんが、社外品の動作を保証はしておりません。
※2：製品には付属いたしませんので、必ずお客様にてご用意ください。
※3：マルチインターフェース4KカメラFLOYD-4K・4Kplusの場合はWi-Fi 5（IEEE802.11ac）、HDMI・EthernetデジタルカメラFLOYD-2・2Aの場合はWi-Fi 4（IEEE802.11n）の通信規格をサポートしたルータをご利用ください。
※4：弊社オプション品モニタ以外の市販品でも、これらの対応要件を満たせばご利用いただけます。
※5：必ず標準付属品をご利用ください（市販品で接続した場合、正常な通信ができないことがあります）。

2-2-1. 多数のデバイスに同時にデータを送信する場合

1.　カメラをHDMIモニタに接続し、カメラ・モニタの電源をONにします。

2.　カメラのUSB Mouse端子にUSBマウスを接続します。

3.　マウスカーソルを画面下端に移動させ、表示されたツールバーから設定（歯車アイコン）を選択します。

4.　表示された設定メニューの「ネットワーク」を選択し、「LAN」タブに切り替えてLAN設定画面を表示させます。

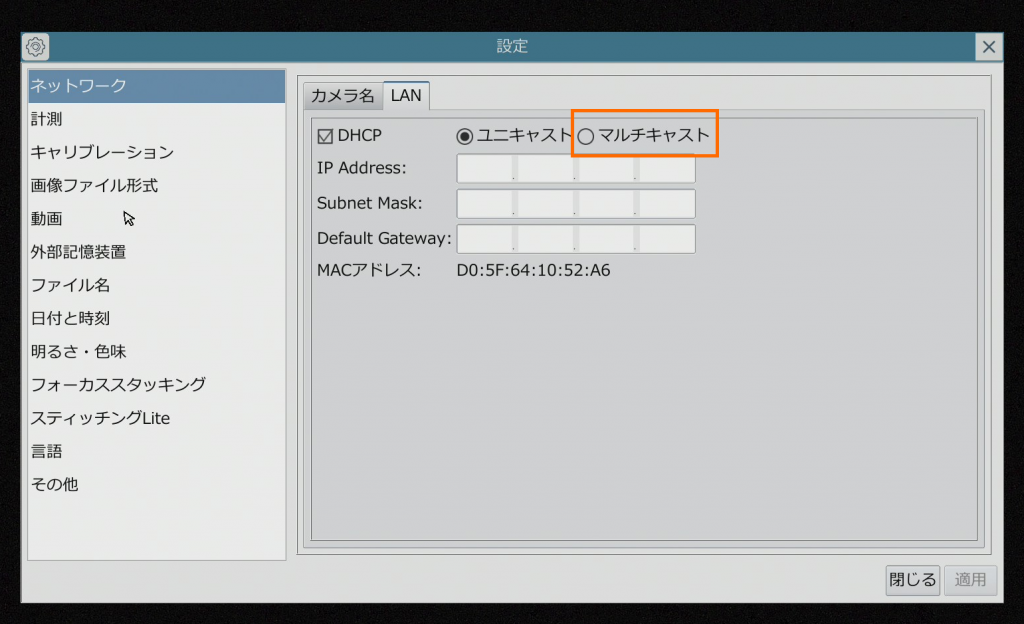

5.　「マルチキャスト」を選択し、「適用」をクリックしてから設定メニューを閉じます。

6.　【2-1. 工場出荷時の設定（DHCPモード）でWi-Fiルータに接続する方法】と同様の手順でカメラと端末を接続します。

※接続に用いているルータやハブ等がマルチキャストに対応していない場合、接続を行ったとしても正常に動作しない可能性があります。あらかじめご了承ください。

2-2-2.「DHCP」モードでWi-Fiルータに接続できなかった場合

1.　カメラをHDMIモニタに接続し、カメラ・モニタの電源をONにします。

2.　カメラのUSB Mouse端子にUSBマウスを接続します。

3.　マウスカーソルを画面下端に移動させ、表示されたツールバーから設定（歯車アイコン）を選択します。

4.　表示された設定メニューの「ネットワーク」を選択し、「LAN」タブに切り替えてLAN設定画面を表示させます。

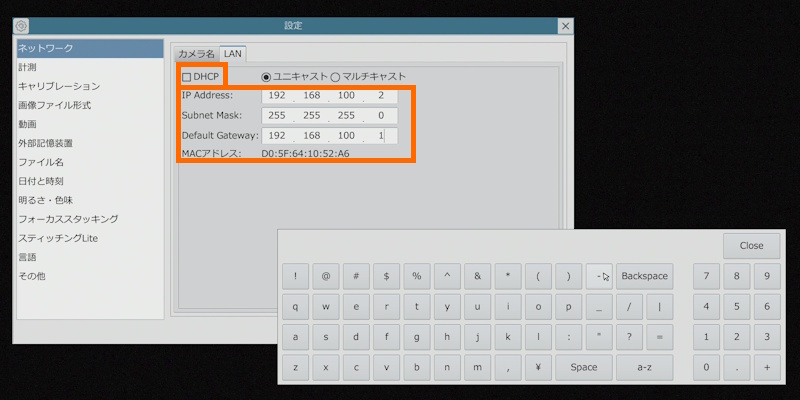

5.　DHCPのチェックを外し、「IP Address」「Subnet Mask」「Default Gateway」をそれぞれ入力します。入力する値は、以下を参考にしてください。

画像に alt 属性が指定されていません。ファイル名: Fconect06.jpg
入力フィールドをクリックすると、ソフトウェアキーボードが表示されます。

■IP Adress（IPアドレス）

カメラのネットワーク上の所在地と端末を表す値です。

※同じパソコンに接続されている既設のネットワーク情報と重複すると正常に動作しないため、何らかのネットワーク（Wi-Fi含む）と接続されている場合、ネットワーク管理者様等に確認のうえ作業を行ってください。

当該記事では、既設ネットワークと重複しない前提で以下を入力します。

IP Adress：192.168.100.2

末尾の「2」は、2～255までの値で任意のものを使用できますが、パソコンおよび同じネットワークに接続する機器間で重複しないように注意してください。

■Subnet Mask（サブネットマスク）

IPアドレスに対し、「どの部分がネットワーク（住所）」で「どの部分がホスト（端末名）」かを区別するための値です。
今回のIPアドレスでは「192.168.100」までがネットワーク、「2」がホストを表すため、「192.168.100」の値はすべてネットワークである、という設定を行います。

この場合、サブネットマスクは以下のように入力します。

Subnet Mask：255.255.255.0

■Default Gateway（デフォルトゲートウェイ）

設定を行うネットワーク（今回はカメラ・パソコン間）において、共通の出入口となるアドレスです。デフォルトゲートウェイはIPアドレスとほぼ同じ値を入力しますが、末尾のみ「1」を設定してください。

Default Gateway：192.168.100.1

6.　上記を全て入力したら、「適用」をクリックし、設定メニューを閉じます。

カメラ側の設定は以上です。つづいてパソコン側でも同様の設定を行います。

3-2. パソコンのIPアドレス設定

1.　カメラと無線LANルータをLANケーブルで接続します。

※FLOYD-4K/4KplusはUSB端子とEthernet端子がそれぞれ備わっているため、カメラにマウスを接続した状態でもLANケーブルの接続が可能です。
　HDMI・EthernetデジタルカメラFLOYD-2/2Aの場合、LANケーブル接続の際はUSB端子にカメラ付属のUSB-Ethernetアダプタを介してのLANケーブルを接続する仕様のため、USBマウスを取り外した状態で接続してください。

2.　パソコンをカメラが接続されている無線LANルータのSSIDに接続します。

3.　接続したパソコンのネットワーク接続設定画面を開きます。ネットワーク接続設定画面の開き方は、以下の手順を参考にしてください。

Windowsの場合：ネットワーク接続設定

1.　画面下部のWindowsアイコンをクリックし、表示されたメニューからコントロールパネルを選択します。

2.　ネットワークとインターネット＞ネットワークと共有センターの順に選択します。

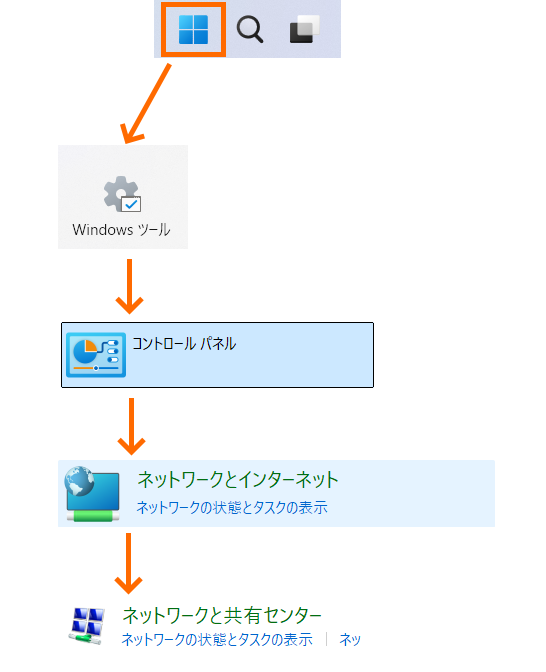

Windows11の場合、以下画像をご参考ください。

画像に alt 属性が指定されていません。ファイル名: Fconect01-2.png

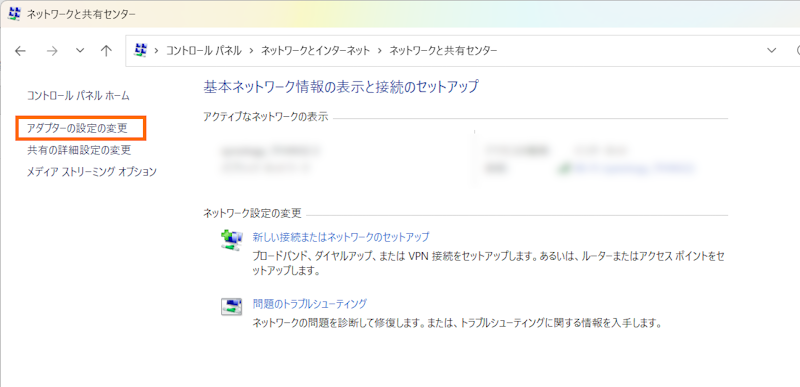

2.　「ネットワークと共有センター」が開いたら、ウィンドウ左側の「アダプター設定の変更」を選択します。

画像に alt 属性が指定されていません。ファイル名: Fconect03.png

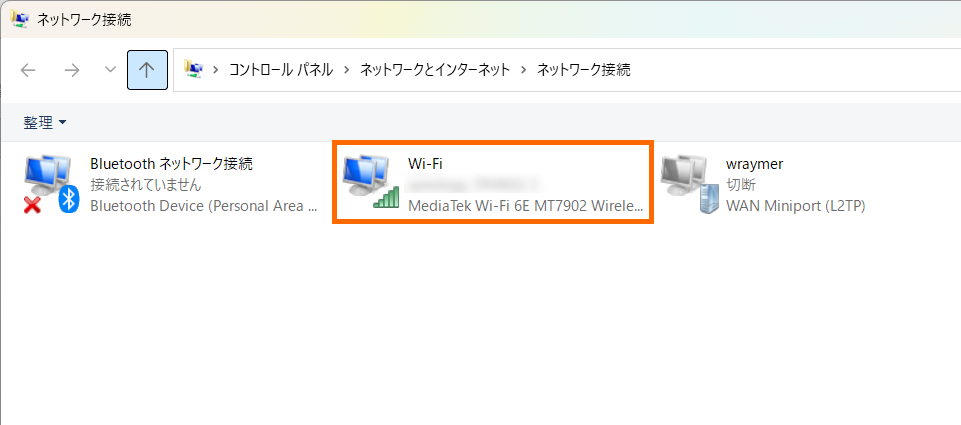

3.　表示されたネットワークのうち「Wi-Fi」をダブルクリックします。

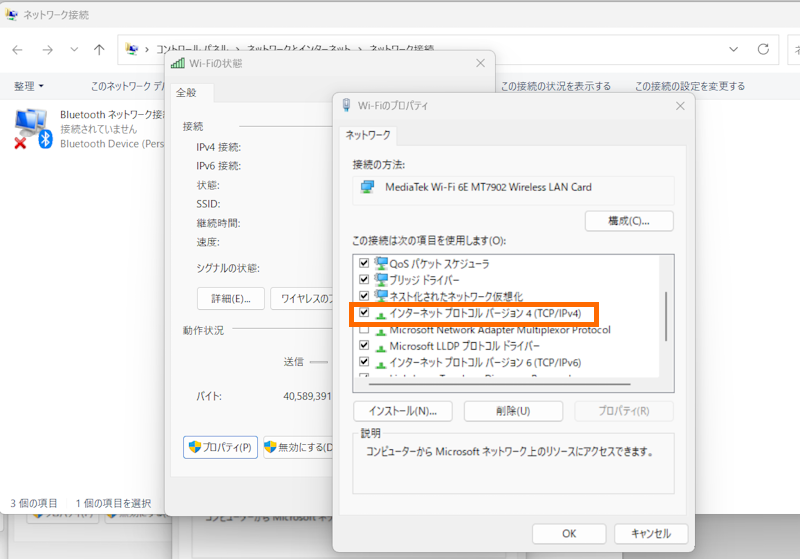

4.　プロパティが表示されたら、「この接続は次の項目を使用します」の下部にあるリストから「インターネットプロトコルバージョン4（TCP/IPｖ4）をダブルクリックします。

5.　ラジオボタンを「次のIPアドレスを使う」に変更し、IPアドレス等の値を入力します。本記事では、各値を以下のとおり入力します。

各項目については、前述の【2-2-2.「DHCP」モードでWi-Fiルータに接続できなかった場合】における解説をご参照ください。

IP Adress：192.168.100.3

※IPアドレスの末尾の値は、必ずカメラとは異なる値に設定します。

Subnet Mask：255.255.255.0

Default Gateway：192.168.100.1

※サブネットマスク・デフォルトゲートウェイはカメラと共通の値に設定してください。

以上で設定は完了です。カメラとパソコンをLANケーブルで接続し、ソフトウェアを起動して動作を確認してください。

Macの場合：ネットワーク接続設定

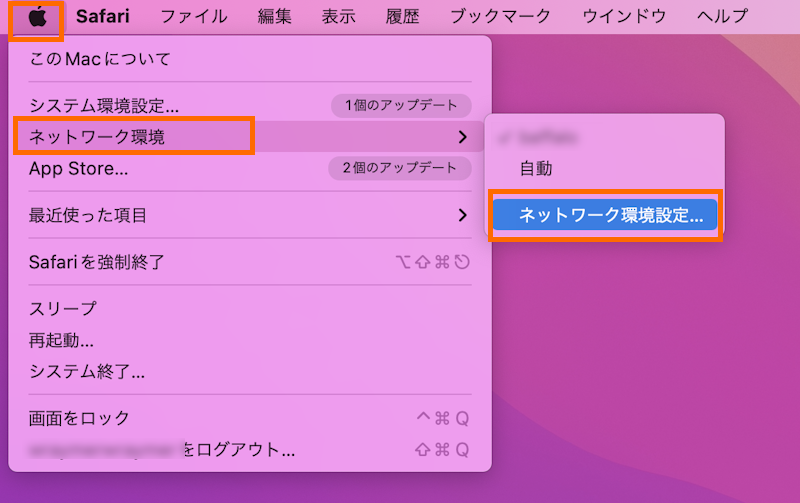

1.　画面左上のAppleアイコンを選択し、ネットワーク環境設定を選択します。

画像に alt 属性が指定されていません。ファイル名: Fconect07.png

2.　Wi-Fiを選択し、「IPv4の設定」で「手入力」を選択したらIPアドレス等を後述のとおり入力します。

各項目については、前述の【2-2-2.「DHCP」モードでWi-Fiルータに接続できなかった場合】における解説をご参照ください。

IPアドレス：192.168.100.3

※IPアドレスの末尾の値は、必ずカメラとは異なる値に設定します。

サブネットマスク：255.255.255.0

ルーター：192.168.100.1

※サブネットマスク・ルーター（デフォルトゲートウェイ）はカメラと共通の値に設定してください。

以上で設定は完了です。ソフトウェアを起動して動作を確認してください。

その他注意事項

パソコン1台：カメラ複数台の接続について

1台のパソコンに対して複数のカメラをWi-Fi接続し、かつIPアドレスを手動で入力する場合（DHCPを使用しない場合）、IPアドレスの値は重複させないようにご注意ください。

本記事ではカメラのIPアドレスを192.168.100.2、パソコンのIPアドレスを192.168.100.3と設定しましたが、さらにカメラを追加した際に使用中の192.168.100.2および192.168.100.3を設定してしまうと正常に動作いたしません。192.168.100.4・192.168.100.55など、設定済みのIPアドレスとは末尾が異なる値を設定してください。

なお、IPアドレス等の設定を見直しても動作に問題が生じる場合、LANケーブル・ハブ・ルーター等の弊社外製品を介した接続構成に関しては弊社での保証はできません（社外品に起因する問題である可能性が否定できないため）。あらかじめご了承ください。

カメラ1台：複数台端末（パソコン等）の接続について

マルチキャストの項でも記載しておりますが、1台のカメラに対して複数台の端末を接続する場合、接続に用いているルータやハブ等がマルチキャストに対応していないと、接続を行ったとしても正常に動作しない可能性があります。あらかじめご了承ください。
